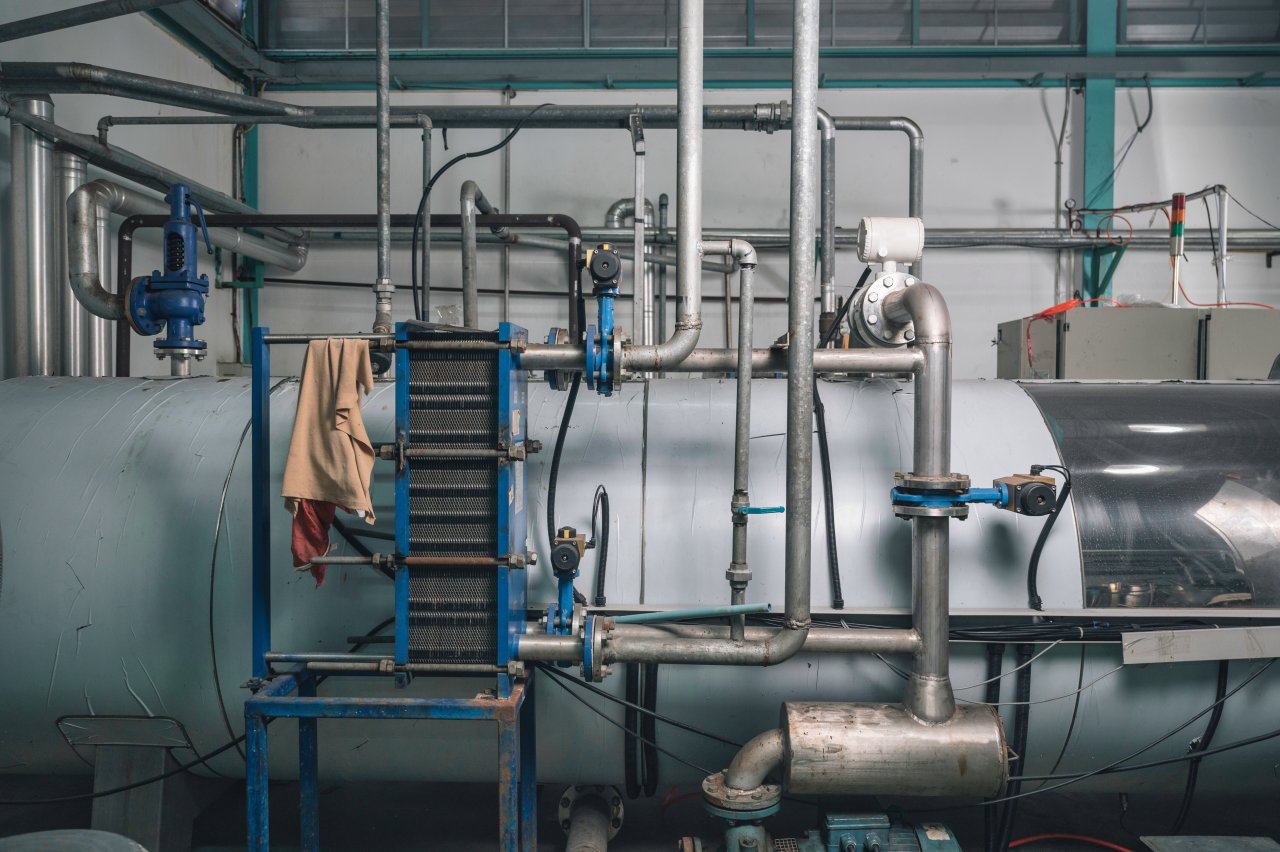

Rurociąg przemysłowy pracuje pod wpływem temperatury medium, temperatury otoczenia, ciśnienia, ciężaru własnego oraz sił przekazywanych przez armaturę i urządzenia technologiczne. Każda zmiana temperatury powoduje zmianę wymiarów materiału. W instalacji o długości kilkudziesięciu lub kilkuset metrów nawet niewielkie wydłużenie jednostkowe może przełożyć się na przemieszczenie liczone w centymetrach. Projektant musi więc od początku przewidzieć, gdzie rurociąg będzie mógł się przemieszczać, gdzie trzeba go ustabilizować i w jaki sposób ograniczyć naprężenia działające na rury, podpory, kołnierze, zawory, pompy oraz zbiorniki. Dobrze zaprojektowana instalacja zachowuje szczelność podczas rozruchu, pracy ustalonej, postoju i wychładzania. Osiągnięcie tego efektu wymaga połączenia obliczeń cieplnych, analizy naprężeń, właściwego prowadzenia trasy i poprawnego doboru elementów kompensacyjnych.

Temperatura wpływa bezpośrednio na długość rurociągu

Stalowa rura zmienia długość wraz ze zmianą temperatury. Wielkość tego przemieszczenia zależy od współczynnika rozszerzalności cieplnej materiału, długości odcinka oraz różnicy między temperaturą montażu a temperaturą pracy. W praktyce oznacza to, że projektant powinien rozpatrywać całą historię temperaturową instalacji, a nie wyłącznie temperaturę nominalną podaną w dokumentacji procesu.

Dla prostego odcinka można przyjąć zależność ΔL = α × L × ΔT. Symbol α oznacza współczynnik liniowej rozszerzalności cieplnej materiału, L długość przewodu, a ΔT zmianę temperatury. Dla typowych stali konstrukcyjnych współczynnik ten znajduje się w przybliżeniu w zakresie około 11 do 13 × 10⁻⁶ 1/K. Rura stalowa o długości 100 metrów ogrzana o 100°C może więc wydłużyć się o około 110 do 130 milimetrów. Przy zmianie temperatury o 300°C wydłużenie może przekroczyć 30 centymetrów.

Takie przemieszczenie staje się realnym obciążeniem dla instalacji. Jeżeli konstrukcja swobodnie pozwala rurze wydłużyć się w odpowiednim kierunku, naprężenia pozostają na kontrolowanym poziomie. Gdy projektant całkowicie ograniczy ruch, rozszerzalność cieplna zamienia się w duże siły wewnętrzne. Trafiają one do spoin, kołnierzy, podpór, króćców urządzeń i konstrukcji wsporczych.

Projekt powinien zatem określać przestrzeń potrzebną do pracy termicznej rurociągu. Dotyczy to prostych odcinków, kolan, pionów, przejść przez ściany, podpór, zawieszeń oraz miejsc połączenia z maszynami. Rurociąg może zachować szczelność przez wiele lat, jeżeli ma kontrolowaną możliwość przemieszczania się podczas nagrzewania i chłodzenia.

Zacznij od rzeczywistego zakresu temperatur

Jednym z pierwszych etapów projektu powinno być ustalenie temperatury montażu, temperatury roboczej, temperatury maksymalnej i minimalnej oraz temperatur występujących podczas rozruchu, płukania, czyszczenia i awaryjnego zatrzymania instalacji. Każdy z tych stanów może wywołać inne przemieszczenia.

Instalacja pracująca zwykle przy 180°C może podczas postoju zimowego osiągnąć temperaturę ujemną. Różnica temperatur może wtedy okazać się większa niż ta wynikająca z samej temperatury roboczej. Podobna sytuacja pojawia się w rurociągach parowych, instalacjach oleju termicznego, układach wody gorącej, systemach chłodniczych oraz instalacjach kriogenicznych.

Projektant powinien uwzględnić także nierównomierne nagrzewanie. Długi rurociąg rzadko osiąga jednakową temperaturę w każdym punkcie w tej samej chwili. Podczas rozruchu początkowe fragmenty przewodu mogą być gorące, podczas gdy dalsza część zachowuje temperaturę otoczenia. Powstają wtedy lokalne różnice wydłużeń i dodatkowe naprężenia.

Znaczenie ma również temperatura konstrukcji wsporczej. Rurociąg może pracować wewnątrz hali, na estakadzie zewnętrznej albo w kanale technologicznym. Każde środowisko tworzy inne warunki. Stalowa konstrukcja wsporcza także zmienia swoje wymiary, więc przemieszczenie rury względem podpory może wynikać z równoczesnej pracy termicznej obu elementów.

Trasa rurociągu decyduje o sposobie przejmowania wydłużeń

Układ geometryczny instalacji wpływa na jej zdolność do przejmowania przemieszczeń cieplnych. Rurociąg z odpowiednio rozmieszczonymi kolanami i zmianami kierunku może odkształcać się elastycznie. Długi, prosty odcinek wymaga większej uwagi, ponieważ rozszerzalność gromadzi się wzdłuż jednej osi.

Projektowanie trasy powinno uwzględniać miejsca, w których przewód będzie mógł się przemieszczać. Naturalne załamania rurociągu pozwalają wykorzystać sprężystość rur i kolan. Fragment w kształcie litery L może przejąć część wydłużenia dzięki ugięciu ramienia poprzecznego. Układ w kształcie litery U daje jeszcze większą możliwość kompensacji, jeżeli ma odpowiednie wymiary i właściwie rozmieszczone podpory.

Samo dodanie kolana nie gwarantuje poprawnej pracy. Krótkie ramię może mieć zbyt dużą sztywność. Zbyt ciasne prowadzenie między konstrukcjami może zablokować ruch boczny. Podpora ustawiona w niewłaściwym miejscu może zmienić punkt obrotu całego fragmentu instalacji i zwiększyć naprężenia w spoinach.

Przebieg rurociągu trzeba więc analizować jako układ przestrzenny. Każda zmiana kierunku może przenosić przemieszczenie na inny fragment instalacji. Ruch osiowy może zamienić się w ruch boczny, a przemieszczenie boczne może wywołać obrót kolana lub króćca. Analiza powinna pokazać rzeczywiste zachowanie całego ciągu podczas nagrzewania.

Punkty stałe wyznaczają kierunek pracy instalacji

Punkt stały ogranicza przemieszczanie rurociągu i przejmuje siły wynikające z jego pracy. Jego położenie ma bezpośredni wpływ na kierunek rozszerzania się poszczególnych odcinków. Projektant nie powinien rozmieszczać punktów stałych wyłącznie według wygody konstrukcyjnej.

Jeżeli rurociąg zostanie zamocowany w jednym miejscu, jego wydłużenie może rozłożyć się po obu stronach zamocowania. Wprowadzenie kolejnego punktu stałego tworzy osobną sekcję kompensacyjną. Od tego momentu wydłużenia danego fragmentu trzeba przejąć w przestrzeni pomiędzy dwoma zamocowaniami.

Każdy punkt stały przekazuje obciążenia na konstrukcję budynku, estakadę albo fundament. Konstruktor musi znać wartości tych sił. Wysokie temperatury, duże średnice i znaczne ciśnienia mogą powodować bardzo duże obciążenia. W rurociągach wyposażonych w kompensatory mieszkowe dochodzą także siły wynikające z parcia ciśnienia na efektywną powierzchnię mieszka.

Miejsce zakotwienia wymaga więc wspólnej analizy instalacji i konstrukcji. Projekt rurociągu może być poprawny obliczeniowo, lecz niewystarczający, jeżeli stalowa rama wsporcza nie ma odpowiedniej sztywności. Nadmierne ugięcie konstrukcji zmienia geometrię całego układu i wpływa na przemieszczenia rur.

Podpory przesuwne muszą pozwalać rurze pracować

Podpora przesuwna przenosi ciężar rurociągu, a jednocześnie pozwala mu przemieszczać się w wybranym kierunku. Jej prawidłowe działanie zależy od tarcia, geometrii powierzchni ślizgowej i przewidywanego zakresu ruchu.

Projektant powinien określić kierunek przemieszczenia oraz jego maksymalną wartość. Płyta ślizgowa musi mieć odpowiedni wymiar, aby stopa podporowa pozostała na powierzchni nośnej podczas wszystkich stanów pracy. Jeśli przewidywane przemieszczenie wynosi 80 milimetrów, podpora musi zachować bezpieczny zapas względem tej wartości.

Tarcie może wywołać znaczne siły poziome. W ciężkim rurociągu siła potrzebna do rozpoczęcia ruchu może osiągać wartości istotne dla punktów stałych i konstrukcji wsporczych. W analizie należy więc uwzględniać rzeczywisty typ powierzchni ślizgowej.

Problem często pojawia się po kilku latach pracy. Korozja, zabrudzenia, osady i deformacje konstrukcji zwiększają opór ruchu. Podpora zaprojektowana jako przesuwna może zacząć zachowywać się jak częściowe zamocowanie. W efekcie naprężenia przesuwają się w inne miejsca rurociągu. Dlatego konstrukcja podpory powinna ograniczać możliwość gromadzenia zanieczyszczeń i ułatwiać kontrolę podczas przeglądów.

Prowadnice kontrolują kierunek przemieszczania

Prowadnica ogranicza ruch w określonej płaszczyźnie, pozostawiając możliwość przesuwu wzdłuż osi rurociągu. Stosuje się ją między innymi wtedy, gdy przewód powinien wydłużać się w stronę kompensatora lub pętli kompensacyjnej.

Rozstaw prowadnic zależy od średnicy rury, jej sztywności, temperatury, sposobu kompensacji oraz obciążeń. Zbyt duży odstęp może dopuścić do wyboczenia przewodu albo powstania nadmiernego ruchu bocznego. Zbyt sztywne prowadzenie może natomiast ograniczyć przemieszczenia potrzebne do prawidłowej kompensacji.

W przypadku kompensatorów osiowych właściwe prowadzenie ma szczególne znaczenie. Element powinien pracować w założonym kierunku. Rurociąg musi zachować stabilność osiową, ponieważ mieszki mają małą sztywność w porównaniu z prostą rurą. Niewłaściwe ustawienie prowadnic może doprowadzić do bocznego ugięcia układu.

Kompensacja naturalna pozwala wykorzystać elastyczność przewodu

Kompensacja naturalna polega na takim poprowadzeniu rurociągu, aby jego własna geometria przejmowała wydłużenia cieplne. Projektant wykorzystuje kolana, odsadzki i odpowiednio długie ramiona elastyczne. W wielu instalacjach taki sposób okazuje się prosty w eksploatacji, ponieważ ogranicza liczbę specjalnych elementów.

Dobrze zaprojektowana pętla kompensacyjna może przejmować znaczne przemieszczenia. Jej wymiary wynikają z długości rurociągu, temperatury, średnicy, grubości ścianki oraz właściwości materiału. Zwiększenie ramienia pętli zwykle zmniejsza naprężenia zginające, ale wymaga większej przestrzeni.

Na estakadach przemysłowych miejsce często stanowi ograniczenie. Projektant musi wtedy pogodzić wymagania technologiczne, konstrukcyjne i montażowe. Pętla powinna mieścić się pomiędzy sąsiednimi rurociągami, umożliwiać dostęp do armatury i zachować wymagane odległości od konstrukcji.

Kompensację naturalną trzeba również sprawdzić pod kątem odwodnienia i odpowietrzania. Zmiana przebiegu rury może tworzyć kieszenie, w których zbierze się kondensat albo gaz. W rurociągach parowych takie miejsca zwiększają ryzyko uderzeń hydraulicznych. Układ kompensacyjny powinien więc pozostawać zgodny z wymaganiami procesu.

Kompensatory pozwalają kontrolować duże przemieszczenia na krótkim odcinku

W wielu instalacjach brakuje miejsca na rozbudowane pętle kompensacyjne. Wtedy projektant może zastosować kompensatory mieszkowe, gumowe lub inne elementy przeznaczone do przejmowania kontrolowanych przemieszczeń. Dobór zależy od temperatury, ciśnienia, medium, średnicy przewodu oraz rodzaju ruchu.

Kompensator może przejmować ruch osiowy, boczny lub kątowy. Każdy z tych przypadków wymaga innego ustawienia instalacji i innych podpór. Błąd polegający na traktowaniu każdego kompensatora jako elementu uniwersalnego prowadzi do przeciążeń mieszka i krótszej trwałości.

Kompensator osiowy pracuje wzdłuż osi przewodu. Rurociąg musi mieć odpowiednie punkty stałe i prowadnice. Kompensator boczny przejmuje przesunięcie poprzeczne, dzięki czemu można kontrolować ruch pomiędzy dwiema częściami instalacji. Konstrukcje kątowe wykorzystują obrót mieszków i często pracują w układach złożonych z kilku elementów.

Projektant powinien uwzględnić ciśnienie wewnętrzne. Mieszek ma określoną powierzchnię efektywną, na którą działa ciśnienie. Iloczyn ciśnienia i powierzchni może generować znaczną siłę osiową. Przy dużej średnicy przewodu i wysokim ciśnieniu wartość może sięgać dziesiątek lub setek kiloniutonów. Punkt stały musi przejąć tę siłę wraz z pozostałymi obciążeniami.

Więcej informacji o zasadach działania, rodzajach oraz zastosowaniach kompensatorów w instalacjach przemysłowych znajdziesz tutaj: https://sarkove.pl/kompensatory-w-instalacjach-przemyslowych/. Przy wyborze konkretnego typu trzeba zestawić parametry katalogowe z rzeczywistym zakresem temperatur, ciśnienia, liczby cykli oraz kierunku przemieszczeń w projektowanej instalacji.

Analiza naprężeń pokazuje zachowanie całego rurociągu

Dla prostych instalacji można wykonać podstawowe obliczenia ręczne. Rozbudowane układy wymagają analizy przestrzennej. Programy do analizy naprężeń rurociągów pozwalają odwzorować geometrię przewodu, materiał, temperaturę, ciśnienie, ciężar, izolację, armaturę, podpory, prowadnice i punkty stałe.

Model obliczeniowy powinien odpowiadać rzeczywistej instalacji. Samo wprowadzenie średnicy i temperatury daje zbyt mało informacji. Znaczenie mają sztywności podpór, współczynniki tarcia, ciężar zaworów, masa medium, położenie redukcji, trójników i kołnierzy.

Analiza obejmuje kilka stanów obciążenia. Projektant sprawdza ciężar własny, ciśnienie wewnętrzne, temperaturę roboczą, wiatr, obciążenia dynamiczne i ewentualne oddziaływanie sejsmiczne. Następnie bada kombinacje tych stanów zgodnie z wymaganiami przyjętej normy projektowej.

Wyniki obejmują naprężenia, przemieszczenia, reakcje podpór oraz siły działające na króćce urządzeń. Największe przemieszczenie nie musi oznaczać największego problemu. Rura może przemieścić się o kilkadziesiąt milimetrów bez przekroczenia dopuszczalnych naprężeń, jeżeli projekt przewiduje taki ruch. Znacznie bardziej niebezpieczny bywa niewielki ruch w miejscu, gdzie konstrukcja przypadkowo go blokuje.

Króćce pomp wymagają ograniczenia obciążeń

Pompy należą do urządzeń szczególnie wrażliwych na siły przekazywane przez rurociągi. Nadmierne obciążenie króćców może wpływać na ustawienie osi pompy, łożyska, uszczelnienia i trwałość sprzęgła.

Rurociąg podłączony do pompy powinien mieć odpowiednią elastyczność. Projektant musi kontrolować reakcje termiczne oraz ciężar armatury znajdującej się w pobliżu urządzenia. Duży zawór zamontowany kilka metrów od pompy może tworzyć znaczny moment zginający, jeżeli podparcie znajduje się w niewłaściwym miejscu.

Temperatura dodatkowo komplikuje sytuację. Rurociąg ssawny i tłoczny mogą nagrzewać się w różnym tempie. Ich przemieszczenia powinny odpowiadać dopuszczalnym obciążeniom króćców określonym przez producenta pompy lub odpowiednią normę.

W wielu przypadkach poprawa układu wymaga przesunięcia podpory, wydłużenia ramienia elastycznego albo zmiany prowadzenia fragmentu przewodu. Sam kompensator przy pompie nie usuwa automatycznie problemu. Źle umieszczony element może zwiększyć siły w innych punktach instalacji.

Zbiorniki i aparaty także przemieszczają króćce

Rurociąg podłączony do kolumny, wymiennika lub dużego zbiornika współpracuje z urządzeniem, które również zmienia wymiary pod wpływem temperatury. Króciec umieszczony wysoko na pionowym aparacie może przesunąć się o kilka lub kilkanaście milimetrów wskutek wydłużenia płaszcza.

Projektant powinien uwzględnić ten ruch jako przemieszczenie wymuszone. Jeśli rurociąg ma temperaturę zbliżoną do temperatury aparatu, oba elementy mogą częściowo przemieszczać się w podobnym kierunku. Przy dużych różnicach temperatur ruchy mogą działać przeciwnie.

Szczególnej uwagi wymagają króćce urządzeń z wykładzinami, cienkościennych zbiorników oraz wymienników z delikatnymi połączeniami. Nadmierny moment zginający może wywołać lokalne odkształcenie płaszcza albo przeciążenie spoiny króćca.

Analiza powinna obejmować całe połączenie urządzenia z instalacją. Lokalna poprawka przy samym króćcu często nie wystarcza, jeżeli źródło wysokiej reakcji znajduje się kilkanaście metrów dalej.

Izolacja zmienia warunki cieplne i obciążenia

Izolacja termiczna ogranicza straty ciepła, ale jednocześnie wpływa na zachowanie mechaniczne rurociągu. Zwiększa masę przypadającą na podpory i zmienia tempo nagrzewania oraz chłodzenia.

Projektant powinien wprowadzić do modelu rzeczywistą grubość i ciężar izolacji. Dla rurociągów o dużej średnicy masa płaszcza izolacyjnego i materiału izolacyjnego może mieć wyraźny udział w całkowitym obciążeniu.

Izolacja wpływa też na temperaturę elementów podporowych. Stopki, obejmy i konstrukcje znajdujące się w strefie gorącej wymagają materiałów zachowujących właściwości w danej temperaturze. W miejscach podparcia stosuje się odpowiednie rozwiązania ograniczające mostki cieplne i lokalne uszkodzenia izolacji.

W instalacjach zimnych pojawia się odmienny problem. Elementy podpór mogą tworzyć drogę dopływu ciepła i sprzyjać kondensacji wilgoci. Projekt musi uwzględnić izolację podpór oraz zabezpieczenie przed korozją pod izolacją.

Dobór materiału wpływa na wielkość rozszerzalności

Różne materiały mają różne współczynniki rozszerzalności cieplnej. Rurociąg ze stali nierdzewnej może wydłużać się bardziej niż rurociąg ze stali węglowej pracujący przy tej samej zmianie temperatury. Tworzywa sztuczne mogą wykazywać jeszcze większe odkształcenia termiczne.

Projektant nie powinien więc przenosić układu podpór z jednej instalacji na drugą bez ponownego sprawdzenia obliczeń. Zmiana materiału rury może zmienić przemieszczenia i reakcje.

Temperatura wpływa również na moduł sprężystości. Wraz ze wzrostem temperatury stal staje się mniej sztywna. Oznacza to zmianę odpowiedzi konstrukcji na obciążenia. Program obliczeniowy powinien wykorzystywać właściwości materiałowe odpowiednie dla temperatury danego stanu pracy.

Dodatkowym zagadnieniem są połączenia różnych materiałów. Stal węglowa, stal nierdzewna, tworzywo i kompozyt mogą mieć różne współczynniki rozszerzalności. Fragmenty połączone ze sobą będą próbowały zmieniać długość w innym stopniu. Projekt powinien przewidzieć miejsce przejęcia tej różnicy.

Grubość ścianki wpływa na sztywność rurociągu

Rura o większej grubości ścianki ma większą sztywność na zginanie. Może więc przekazywać większe siły na podpory i króćce urządzeń. Z tego powodu zwiększenie grubości ścianki w celu poprawy wytrzymałości ciśnieniowej może jednocześnie pogorszyć elastyczność cieplną układu.

Projektant powinien analizować oba aspekty. Grubość wynika między innymi z ciśnienia, temperatury, materiału, dodatku korozyjnego i tolerancji produkcyjnych. Po jej określeniu trzeba sprawdzić zachowanie całej trasy.

Znaczenie mają także lokalne zmiany sztywności. Trójnik, zawór, kołnierz lub redukcja zachowują się inaczej niż prosty odcinek rury. Ciężka armatura wpływa na ugięcie i reakcje podporowe, a sztywne połączenia mogą przesuwać miejsca największych naprężeń.

Rozmieszczenie armatury trzeba skoordynować z pracą termiczną

Zawory wymagają dostępu do obsługi i serwisu, ale ich położenie powinno również odpowiadać zachowaniu rurociągu. Duży zawór może ważyć setki kilogramów, a w dużych instalacjach nawet kilka ton. Masa ta działa na podpory podczas każdego stanu pracy.

Umieszczenie ciężkiej armatury w środku elastycznego ramienia zmienia sposób jego ugięcia. Wysoka temperatura może dodatkowo powodować przemieszczanie korpusu zaworu względem platformy obsługowej.

Projektant powinien sprawdzić, czy ruch rurociągu nie utrudni dostępu do napędu, przekładni albo siłownika. Przewód może przesunąć się o kilka centymetrów i zmienić położenie koła ręcznego względem pomostu. W większych instalacjach trzeba przewidzieć odpowiedni zakres ruchu dla kabli, przewodów pneumatycznych i impulsowych.

Połączenia kołnierzowe wymagają kontroli przemieszczeń

Kołnierze często znajdują się w pobliżu armatury, aparatów i miejsc wymagających demontażu. Nadmierny moment zginający może powodować zmianę rozkładu nacisku na uszczelkę i wpływać na szczelność.

Rurociąg powinien dochodzić do połączenia bez wymuszania montażowego. Praktyka polegająca na dociąganiu źle ustawionej rury śrubami kołnierza wprowadza naprężenia jeszcze przed uruchomieniem instalacji. Po nagrzaniu dołączają obciążenia cieplne, co zwiększa ryzyko nieszczelności.

Dokładność prefabrykacji i montażu ma więc bezpośrednie znaczenie dla odporności instalacji na temperaturę. Projekt może przewidywać prawidłowe przemieszczenia, lecz błędne ustawienie podpory albo odchylenie osi przewodu zmienia rzeczywisty układ sił.

Montaż musi odtwarzać założenia projektowe

Dokumentacja powinna jasno określać rodzaje podpór, ich położenie, kierunki ruchu i ewentualne nastawy montażowe. Ekipa montażowa musi rozumieć, które podpory są stałe, które przesuwne, a które pełnią funkcję prowadnic.

Szczególne znaczenie ma montaż kompensatorów. Niektóre elementy wymagają ustawienia w określonym położeniu początkowym. Zależnie od temperatury montażu projektant może przewidzieć wstępne rozciągnięcie albo ściśnięcie. Dzięki temu element wykorzystuje swój zakres ruchu w obu kierunkach podczas późniejszej eksploatacji.

Błąd ustawienia o kilkanaście milimetrów może istotnie zmniejszyć dostępny zakres pracy. Z tego powodu pomiary montażowe powinny trafiać do dokumentacji odbiorowej.

Podpory przesuwne wymagają sprawdzenia luzów. Prowadnica zamontowana zbyt ciasno może zablokować ruch. Zbyt duży luz może dopuścić niekontrolowane przemieszczenie boczne. Parametry te powinny wynikać z projektu.

Próby ciśnieniowe tworzą osobny stan obciążenia

Próba wodna zwiększa ciężar instalacji. W rurociągach, które podczas normalnej pracy transportują gaz lub parę, masa wody próbnej może wielokrotnie przewyższać masę medium roboczego.

Podpory powinny przenieść ten ciężar. Trzeba także sprawdzić odcinki tymczasowo odłączane od urządzeń, zaślepienia i miejsca odpowietrzania.

Temperatura podczas próby zwykle różni się od temperatury roboczej, więc stan obciążenia ma inny charakter niż normalna eksploatacja. Rurociąg może mieć maksymalny ciężar przy minimalnym wydłużeniu cieplnym. Po uruchomieniu masa medium spada, lecz pojawiają się znaczne przemieszczenia termiczne.

Projektant powinien analizować oba przypadki osobno.

Rozruch często generuje większe obciążenia niż praca ustalona

W czasie normalnej pracy temperatura może pozostawać stabilna przez wiele godzin. Największe zmiany występują podczas uruchamiania i zatrzymywania instalacji. Wtedy kolejne fragmenty rurociągu nagrzewają się w różnym tempie.

W rurociągach parowych istotne znaczenie ma prawidłowe odwodnienie. Kondensat pozostający w przewodzie może być gwałtownie przemieszczany przez strumień pary. Uderzenie hydrauliczne tworzy obciążenia dynamiczne, które sumują się z naprężeniami cieplnymi.

Procedura rozruchu powinna określać tempo nagrzewania, sposób otwierania zaworów, odwodnienie i kontrolę podpór. Operatorzy mogą obserwować znaczniki przemieszczeń umieszczone przy wybranych punktach instalacji. Porównanie rzeczywistego ruchu z obliczeniami pozwala szybko wykryć zablokowaną podporę albo inny problem montażowy.

Cykle temperatury wpływają na trwałość zmęczeniową

Rurociąg pracujący przez wiele lat doświadcza tysięcy cykli nagrzewania i chłodzenia. Każdy cykl powoduje zmianę naprężeń. Jeżeli zakres jest duży, materiał stopniowo gromadzi uszkodzenia zmęczeniowe.

Liczba cykli zależy od charakteru instalacji. Rurociąg pracujący ciągle może doświadczać kilkudziesięciu pełnych cykli rocznie. Instalacja uruchamiana kilka razy dziennie może osiągnąć znacznie większą liczbę.

Projektant powinien znać przewidywaną liczbę uruchomień i postojów. Ma to szczególne znaczenie przy kompensatorach mieszkowych, których dopuszczalny zakres ruchu wiąże się z określoną liczbą cykli.

Trwałość elementu zależy więc od rzeczywistego sposobu użytkowania. Zwiększenie skoku kompensatora w każdym cyklu zwykle wpływa na jego trwałość. Dobór powinien uwzględniać cały planowany okres eksploatacji.

Izolacja i płaszcz ochronny muszą uwzględniać ruch

Przemieszczenie rurociągu wpływa także na elementy znajdujące się wokół niego. Płaszcz izolacji nie może blokować ruchu przy podporach, przejściach przez ściany i kompensatorach.

W miejscach większych przemieszczeń trzeba pozostawić odpowiednie luzy. Izolacja wokół kompensatora powinna odpowiadać wymaganiom producenta i umożliwiać pełną pracę elementu. Sztywne zamknięcie mieszka wewnątrz izolacji może ograniczyć jego zakres ruchu.

Podobne zasady dotyczą przepustów. Rurociąg przechodzący przez ścianę może przesunąć się osiowo i bocznie. Otwór powinien mieć odpowiedni wymiar, a system uszczelnienia musi tolerować przewidywane przemieszczenia.

Warunki zewnętrzne mogą zmienić obraz obciążeń

Rurociągi prowadzone na zewnątrz podlegają działaniu słońca, mrozu, wiatru, deszczu i śniegu. Temperatura powierzchni przewodu może różnić się od temperatury powietrza, zwłaszcza przy intensywnym nasłonecznieniu.

Rurociąg wyłączony z pracy może nagrzewać się od słońca i przemieszczać mimo braku przepływu medium. Długie przewody na estakadach reagują również na zmiany temperatury dobowej.

Wiatr tworzy obciążenie poprzeczne. Przy dużych średnicach i grubych warstwach izolacji powierzchnia wystawiona na działanie wiatru staje się znacząca. Projekt podpór powinien uwzględnić równoczesne oddziaływanie wiatru, ciężaru i temperatury.

W strefach o wymaganiach sejsmicznych dochodzą obciążenia od ruchu konstrukcji. Rurociąg musi mieć odpowiednią elastyczność i punkty mocowania pozwalające zachować integralność podczas zdarzenia.

Kontrola kolizji powinna obejmować pozycję gorącą i zimną

Model przestrzenny instalacji zwykle pokazuje rurociąg w położeniu montażowym. Po rozgrzaniu przewód może znajdować się kilka centymetrów dalej. Przy ciasnym układzie rurociągów takie przemieszczenie może doprowadzić do kontaktu z sąsiednim przewodem, konstrukcją, drabiną lub barierką.

Kontrola kolizji powinna więc obejmować przewidywane położenia podczas pracy. Szczególną uwagę trzeba zwrócić na pętle kompensacyjne, długie piony, króćce aparatów i miejsca dużych ruchów bocznych.

Należy też zachować przestrzeń dla izolacji. Dwie gołe rury mogą mieć wystarczający odstęp w modelu, lecz po dodaniu izolacji i przemieszczeń cieplnych dostępna przestrzeń znacznie się zmniejsza.

Odbiór instalacji powinien obejmować podpory

Podczas odbioru często koncentruje się uwagę na spoinach, próbach szczelności i armaturze. Podpory mają równie duży wpływ na późniejsze zachowanie rurociągu.

Trzeba sprawdzić położenie punktów stałych, kierunki prowadnic, luzy, powierzchnie ślizgowe i stan zawieszeń. W przypadku sprężynowych podpór zmiennych oraz stałosiłowych należy potwierdzić nastawy.

Po pierwszym rozruchu można wykonać ponowną kontrolę. Ślady przesuwu na powierzchniach podporowych pokazują kierunek rzeczywistego ruchu. Znaczniki na konstrukcji pozwalają ocenić wielkość przemieszczeń. Odchylenie od przewidywań może wskazywać na zablokowanie podpory, błąd montażu lub inną sztywność układu.

Eksploatacja powinna uwzględniać zmiany wprowadzone po uruchomieniu

Rurociąg może pracować poprawnie przez lata, a później zacząć sprawiać problemy po pozornie niewielkiej modyfikacji. Dodanie zaworu, wymiana fragmentu przewodu, przesunięcie podpory lub montaż dodatkowej konstrukcji zmienia rozkład sił.

Szczególne ryzyko tworzy przypadkowe blokowanie podpór. Podczas remontu pracownik może przyspawać element pomocniczy, który ograniczy ruch rury. Po ponownym rozruchu naprężenia przeniosą się do innych miejsc.

Każda modyfikacja powinna więc uwzględniać pierwotną koncepcję kompensacji. Dokumentacja powykonawcza powinna pokazywać rzeczywiste położenie punktów stałych, prowadnic i kompensatorów.

Objawy problemów cieplnych można zauważyć podczas przeglądu

Instalacja często daje widoczne sygnały przeciążenia. Do takich objawów należą przesunięte stopy podporowe, odkształcone prowadnice, pękające elementy mocujące, ślady ocierania o konstrukcję, powtarzające się nieszczelności kołnierzy oraz uszkodzenia izolacji.

Powtarzająca się awaria w tym samym miejscu wymaga sprawdzenia układu mechanicznego całej trasy. Wymiana samego uszczelnienia może przywrócić szczelność na krótki czas, jeżeli kołnierz nadal podlega nadmiernemu momentowi od rozszerzalności cieplnej.

Podczas inspekcji należy zwracać uwagę na zachowanie podpór w stanie gorącym i zimnym. Porównanie zdjęć wykonanych podczas pracy i postoju może pokazać zakres przemieszczeń. Przy instalacjach o wysokiej temperaturze można zastosować trwałe znaczniki umożliwiające regularne pomiary.

Projekt powinien pozostawiać miejsce na rzeczywiste przemieszczenia

Obliczenia mogą przewidywać ruch osiowy rzędu 70 milimetrów, lecz instalacja potrzebuje fizycznej przestrzeni, aby wykonać ten ruch. Projektant powinien więc sprawdzić pomosty, konstrukcje, koryta kablowe, sąsiednie rury, odwodnienia i armaturę.

Duże przemieszczenia pionowe wpływają na położenie zaworów i punktów obsługi. Przemieszczenia boczne mogą zmniejszyć przejście komunikacyjne albo doprowadzić do kontaktu z barierką.

Trasa powinna zachować odpowiednie luzy przez cały zakres pracy. Dobrą praktyką jest zaznaczenie przewidywanych kierunków ruchu w dokumentacji montażowej. Ułatwia to zarówno wykonanie instalacji, jak i późniejsze przeglądy.

Odporność na temperaturę powstaje już na etapie koncepcji

Najłatwiej kontrolować rozszerzalność cieplną wtedy, gdy uwzględni się ją podczas wyznaczania pierwszej trasy rurociągu. Późniejsze dodawanie kompensacji do gotowego układu zwykle wymaga większych zmian i zwiększa liczbę ograniczeń.

Projektant powinien znać temperaturę, długość przewodu, materiał, przewidywane ruchy urządzeń i dostępną przestrzeń. Następnie może wyznaczyć punkty stałe, dobrać podpory i zaplanować odcinki elastyczne.

Rurociąg powinien mieć określony kierunek pracy termicznej. Każda podpora musi pełnić jasno zdefiniowaną funkcję. Każdy kompensator powinien przejmować konkretny rodzaj ruchu. Króćce urządzeń muszą pozostawać w dopuszczalnych zakresach obciążeń.

Projekt kończy się dopiero po sprawdzeniu zachowania instalacji podczas montażu, próby, rozruchu, pracy normalnej, zatrzymania i stanów awaryjnych. Taka analiza pozwala ograniczyć ryzyko pęknięć, nieszczelności, uszkodzeń armatury, przeciążenia podpór i problemów z maszynami.

Rurociąg odporny na zmiany temperatury wymaga świadomie zaplanowanej swobody ruchu. Geometria, punkty stałe, prowadnice, podpory przesuwne, kompensatory i elastyczność materiału muszą działać jako jeden układ. Im dokładniej projekt odpowiada rzeczywistym warunkom pracy, tym łatwiej utrzymać szczelność, przewidywalne przemieszczenia i bezpieczne obciążenia przez cały okres eksploatacji instalacji.
